気象データを解く〜データを開く 第3節を読む

  • 2012.07.04 Wednesday
  • 23:28

気象データを解析しようと思うが、
どこから入手すればいいのか、どうやって解析すればいいのかについて覚え書き

できるだけ多くの気象に興味のある人(特にこれから研究しようとしている学生さん)に、
気象の知識だけでなく、コンピュータで気象解析ができるようになってくれればと思っています。


さて、2節はないので、第3節目です。
ここまでくると、簡単に解読できそうです。

GRIBを開く


続きを読む >>



関連投稿
気象データを解く〜データを入手する
気象データを解く〜データを開く、前に用語とか整理
気象データを解く〜データを開く まずは基本的な第0節から
気象データを解く〜データを開く 第1節を読む
気象データを解く〜データを開く 第4節を読む
気象データを解く〜データを開く 第5節を読む
気象データを解く〜データを開く 第7節を読む
気象データを解く〜データを開く 続くデータを見ていく
気象データを解く〜データを開く surfファイルを読む
気象データを解く〜データをパソコンで解析する その1
気象データを解く〜データをパソコンで解析する その2
気象データを解く〜データをパソコンで解析する その3

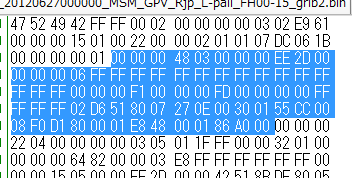

節の先頭は節の長さは72、節番号3です。

節の先頭から6オクテット目は格子系の定義の出典で0です。
テーブル3.0より0はテーブル3.1を見ろということですが、よく分かりません。

とりあえず、先に進めます。

7〜10オクテット目はデータ数です。00 00 EE 2D = 60973点です。

11、12オクテット目はリスト番号ですが、0なので、無視して良さそうです。


13、14オクテット目は先ほど出てきたテーブル3.1を見ろという内容です。
ここで初めてテーブル3.1のどれかわかる。

00 00で0なので、Latitude/longitudeです。
この0はテンプレート番号で、Grid definition template 3.0にあたる。

ということで、前回使用したコード仕様書からテンプレート3.0を探してみると、

Grid definition template 3.0 – latitude/longitudeと書かれた節がだいたい57ページ付近に見つかる。

内容を見ると、15オクテット目以降はこれを見ながら解読することになるようです。

ということで、15オクテット以降をテンプレート3.0を使って解読していく。


15オクテット目は6で、テーブル3.2より

Earth assumed spherical with radius of 6,371,229.0 m

です。地球の半径は6371229mで、球体として解析していますよ ということです。

16〜30は地球を回転楕円体としてあつかったときの値ですが、
15オクテットの通り、球体としてあつかっているので、パラメータなし(FF)となっている。

31〜34と35〜38はそれぞれ経度方向と緯度方向の格子点数で、
Ni = 241 点 Nj = 253 点 で、かけ算すると7〜10のデータ数に一致する。

39〜42と43〜46オクテットは0とFFで、ノート1を読むと角度は10の6乗(10E6)を使えといった感じです。

47〜50と51〜54オクテットは開始点の緯度経度です。

02 D6 51 80 = 47600000
07 27 0E 00 = 120000000

と計算されるが、やたら大きい値です。そこで、上の10E6を使うと、

47600000 / 1000000 = 47.6
120000000 / 1000000 = 120

となり、開始点は緯度47.6度、経度120度であることが分かる。


55オクテット目は分解能および成分フラグということで、フラグテーブル3.3を見ろと書かれています。

今までは数値ををそのままコード値として見れば良かったが、
3.3を見ると、ビット番号とそれぞれの値について書かれている。

ここではちょっと解読方法が異なり、30を2進数(ビット)に置き換えないと解読できない。

まず、16進→2進にすると、30 = 00110000 です。
(電卓で2進変換すればOKで、先頭の00を追加して8ビットにする)

ビックエンディアンなので、変換した2進数を先頭から読んでいくと、

1〜2ビットは保留
3ビットは1なので、i direction increments given
4ビットは1なので、j direction increments given
5ビットは0なので、Resolved u- and v- components of vector quantities relative to easterly and northerly directions
6〜8ビットは保留

となる。

直訳するとi,j方向の増加する。東、北方向のそれぞれに分解されたuとv成分
なんのこっちゃですが、そういった格子点なんだろうなという感じで、先へ進めます。
※風などは、uとvの成分に分けて考えます。その場合は北が+、東が+の座標です。

56〜59と60〜63オクテットは終了点の緯度経度です。

01 55 CC 00 = 22400000 = 22.4
08 F0 D1 80 = 150000000 = 150

で、終了点は緯度22.4度、経度150度です。

64〜67と68〜71は増分の度数ということで、

00 01 E8 48 = 125000 = 0.125
00 01 86 A0 =  100000 = 0.1

で、経度に沿って0.125度、緯度に沿って0.1度の増分量ということです。


最後の72オクテット目は0で、テーブル3.4を見ると、
ビット番号と書かれているので、0 = 00000000をして読み取る。

1ビット目は0で Points of first row or column scan in the +i (+x) direction
2ビット目も0で Points of first row or column scan in the –j (–y) direction
3ビット目も0で Adjacent points in i (x) direction are consecutive
4ビット目も0で All rows scan in the same direction

が読み取れます。

開始点から見て、i方向は加算、j方向は減算する。
i方向に連続していて、同じ方向(行)に読み取る。
といった感じです。55オクテットに似た感じですが、ここで読み取る方向がはっきりした感じです。

要するに、北西端から始まって、東(緯度線に沿って)へ読み取って、
241点読み取ったら次の行へ。
次の行というのは、北が+のu,v座標と55オクテット目に書いてあったので、
つまり、jは減算するということは、47.6-0.1=47.5度の列を連続して読み取っていくという感じとなる。
また、同じ方向ということなので、120度から再び開始して、緯度線に沿って読んで、241点目でまた次の緯度へと、これをジグザグしながら読んでいくことになる。

そして、最後は南東端で終わりという感じでしょうか。


ちょっと計算してみましょう。

開始点が120度なので、
120 + 0.125 x (241 - 1) = 150度
47.6 - 0.1 x (253 - 1) = 22.4度

で終了点に一致している。
ここで、-1しているのは、47.6度と120度を含んでいる点数だからです。


ここまでの内容は、支援センターの配信データの概要や領域のそれに一致していることが分かる。


結構楽かと思いましたが、ようやく第3節を解読できた。
さて、お次は第4節ですが、また次の回で。
